Узел крепления кабеля УК

Предлагаем узлы крепления кабеля УК

1-УК-1-3-245 - 255 руб.
1-УК-1-3-250 - 255 руб.
2-УК-1-3-285 - 255 руб.

2-УК-1-3-310 - 255 руб.
3-УК-1-3-330 - 255 руб.

3-УК-1-3-410 - 255 руб.
4-УК-1-3-380 - 255 руб.

4-УК-1-3-480 - 255 руб.

5-УК-1-3-435 - 255 руб.

Назначение

Узел крепления кабеля УК (треугольник) ТУ 3464-007-40886670-2005 предназначен для надежной фиксации высоковольтных кабелей с изоляцией из сшитого полиэтилена  сечением от 50 мм2 до 800 мм2 при прокладке открытых кабельных трасс напряжением свыше 1кВ

Конструкция узла крепления

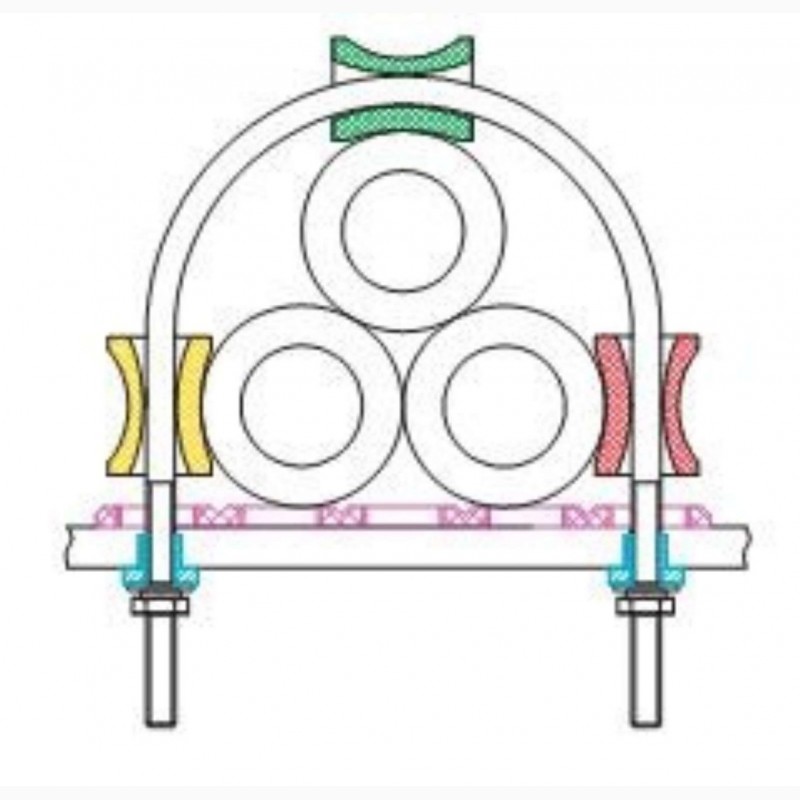

Узел  крепления кабеля состоит из трех клиц из полимера разных цветов, площадки под кабель, оцинкованного хомута и шайб с гайками для фиксации кабеля на эстакадной или кабельной полке.

Расшифровка  маркировки  1-УК-1-3-245 УХЛ1:

1-УК-1-3-245 УХЛ1

1 - типоразмер узла (зависит от сечения кабеля)

УК - узел крепления

1 - один хомут

3 - количество клиц

245 - длина хомута, мм

УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики УК-1-3

  • сечение кабелей: от 50 до 800 мм2
  • диаметр кабелей: от 25 до 81 мм2
  • напряжение кабеля: от 6 до 110 кВ
  • условия эксплуатации: ГОСТ 17516.1-90-М2
  • климатическое исполнение и категория размещения: ГОСТ 15150-69-УХЛ1
  • материал: полимер выполненный методом литья под давлением
  • способ крепления: болтовое соединение
  • срок службы: средний срок службы  не менее 20 лет.
Наименование  Диаметр монтируемого кабеля,мм Горизонтальный габарит,мм Требуемая кабельная полка Вес, кг
При монтаже на Эстакадную полку ПЭ При монтаже на кабельную полку ГЭМ
Узел 1-УК-1-3-245 УХЛ1 25-30 25-32  90-100 ПЭ1160 (К1160) 0,13
Узел 2-УК-1-3-285 УХЛ1 31-39 32-42 102-118 ПЭ1160 (К1160) 0,14
Узел 3-УК-1-3-330 УХЛ1 40-46 43-48 120-137 ПЭ1160 (К1160) 0,15
Узел 4-УК-1-3-380 УХЛ1 47-56 49-60 141-157 ПЭ1160 (К1160) 0,16
Узел 5-УК-1-3-435 УХЛ1 57-64 61-66 161-173 ПЭ1161 (К1161) 0,17
Узел 6-УК-1-3-485 УХЛ1

65-78

67-81

 175-201 ПЭ1161 (К1161) 0,18
